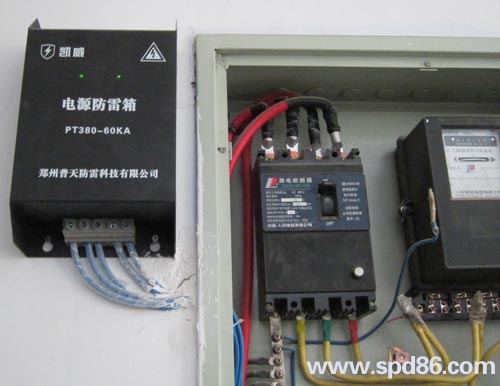

三相電源防雷箱PT380-60安裝圖

三相電源防雷箱PT380-60安裝圖
安裝于某單位大樓總配電的第一級三相電源防雷箱，內部器件采用德國OBO防雷單元V25-B+C/3+NPE，最大通流容量Imax=60KA，電壓保護水平（殘壓Up）<1.5KV，有工作狀態指示燈和故障報警指示燈；
第二級防雷采用凱威PT220-40五臺，安裝于每個樓層配電柜處。
采用接地模塊PTD-3（數量20塊）制作的接地網接地電阻為0.76歐姆。
