35米避雷塔避雷針安裝

 35米避雷塔 鋼結構避雷針  接閃桿塔GFL1-15

35米避雷針（鋼結構接閃桿塔）GFL1-15

 一、避雷針型號：GFL1-15(高度35米，基礎JB-4）

二、技術要求

  鋼結構接閃桿塔加工依據是15D501《防雷與接地》接閃桿塔安裝的內容要求，基本風壓 0.4KN/M2,抗震烈度8度。

  鋼材選用Q235B材質，整體在凱威防雷公司車間內加工，試拼裝無誤后熱鍍鋅，鍍鋅厚度要求：厚度3-6mm的工件鍍鋅厚度不小于70um；其他厚度的工件不小于85um。

主材、斜材、橫材、包鋼規格尺寸按15D501的規格要求，并采用標準或市場上負偏差最小的材料或大于規范要求的材料；各部件采用M16螺栓連接，包鋼采用M16和M20螺栓連接。每個包鋼的螺栓數量不少于12個。

接閃桿塔除A段外，每段結構的上下各設置閉合的橫材，其中下部的橫材要做成內外雙“口”交錯型結構形式；連接上下兩段的斜材（外部）要采用不小于L50*5的規格。塔腳板采用-20*400*400規格，加強筋厚度不小于16mm。

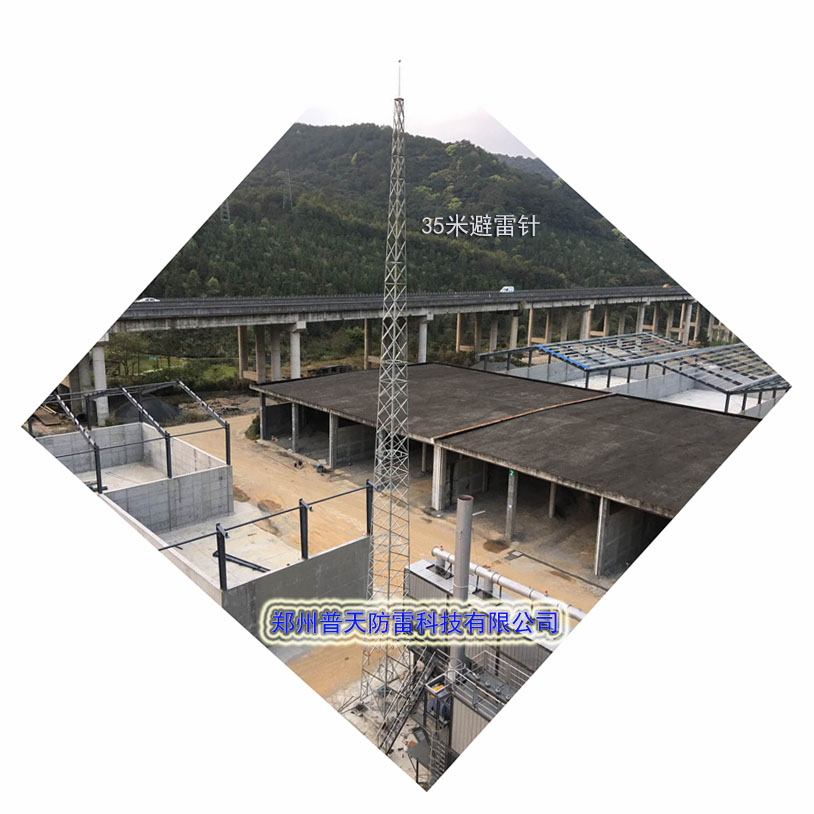

避雷針安裝圖：

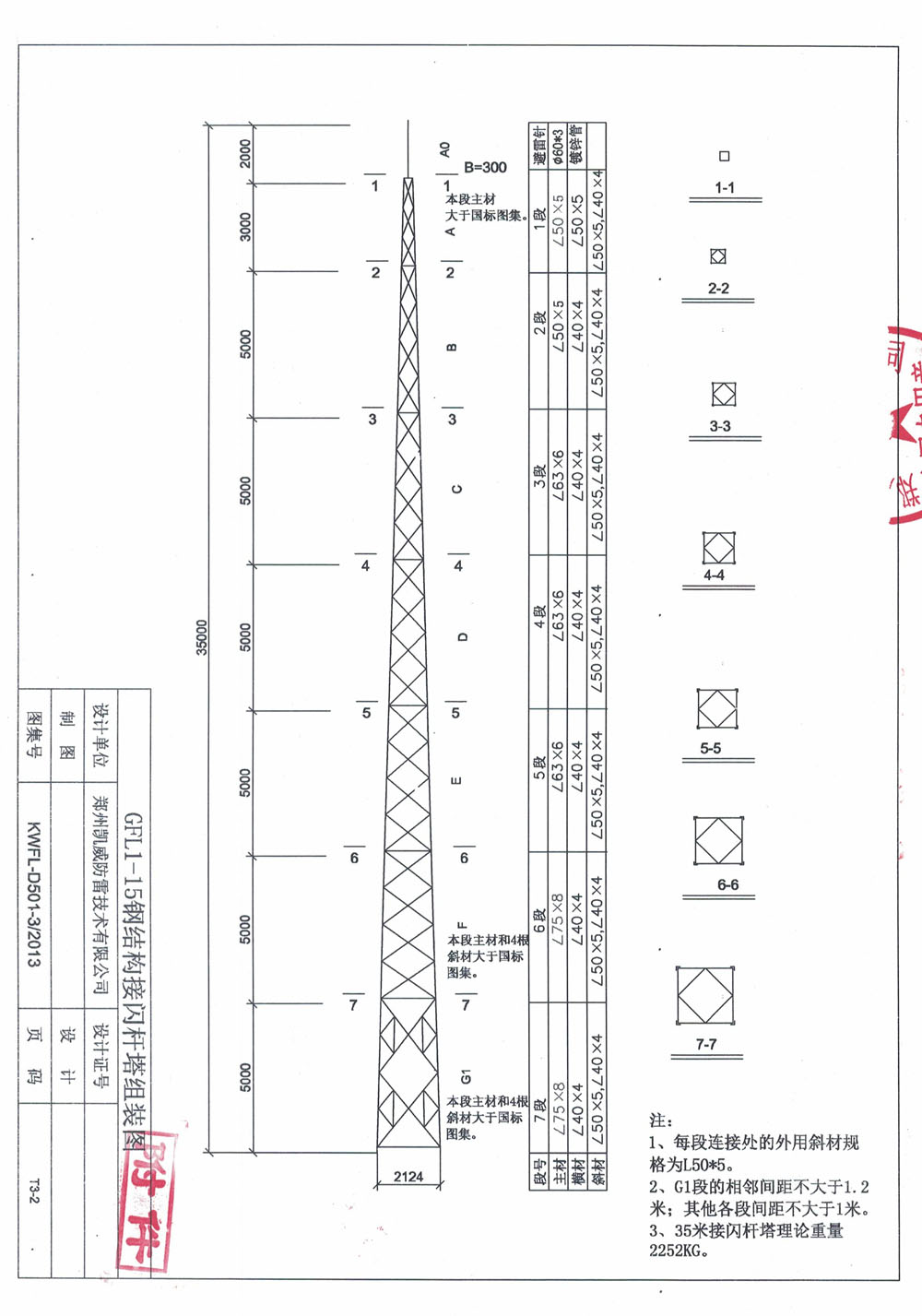

35米避雷針設計圖：
