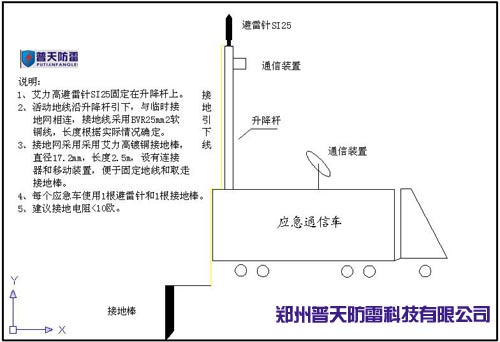

通訊應急車（雷達車）避雷針安裝圖

通訊應急車（雷達車）避雷針安裝圖

說明：
1、艾力高避雷針SI25固定在升降桿上。
2、活動地線沿升降桿引下，與臨時接 地網相連，接地線采用KW-S35導線，長度根據實際情況確定。
3、接地網采用采用凱威鍍銅接地棒KWD-17B，直徑17.2mm，長度2.5m，設有連接器和移動裝置，便于固定地線和取走接地棒。
4、每個應急車使用1根避雷針和2根接地棒。
5、建議接地電阻<10歐。
