接地放熱焊接使用方法

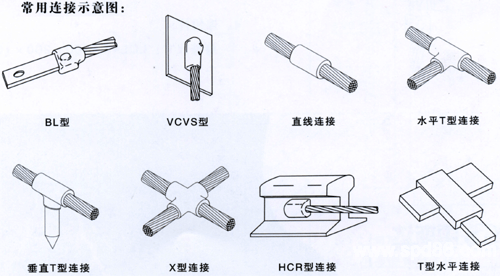

使用其方法時不需任何外加能源或動力，其化學(xué)反應(yīng)方程式為： 3Cu 2 O+2AL=6Cu+AL 2 O 3 + 熱量（溫度可達(dá) 2700 ℃ ） 其主要優(yōu)點： 1、焊接點的電流承載量大于導(dǎo)體的載流量； 2、連接點不會自然松脫； 3、不受腐蝕影響； 4、連接點屬分子結(jié)合。 影響熔接質(zhì)量的主要原因： 1、水氣； 2、被熔接物焊接處不清潔； 3、模具含水份或不清潔。 （ 1 ）熔模： 熔模是用耐高溫材料制成的，主要由模體，模腔，模蓋等部位組成，它能承受超高溫讓金屬在其中熔化。它有多種狀態(tài)焊接方法，如：直線行、 T 字型、十字型等； 型號分別為：

（ 2 ）模夾：
用來緊固熔模，為方便于施工操作而特制的工具形狀如左圖：
附：放熱焊接接要領(lǐng)
一、具與模夾的準(zhǔn)備和要領(lǐng)
1、每次焊接前必須用加熱工具，干燥模具。
2、清潔模具，請使用軟毛刷或其它軟性物品。
3、檢查模具接觸面的密合度，以防作業(yè)時銅液從縫隙處滲漏出來。
4、模夾是用于開合模具的，模夾的支密度對熔接的效果有影響，請在熔接開始前認(rèn)真檢查模夾，并可作適當(dāng)調(diào)整。
5、模具較脆弱，不能甩拋和強力沖擊，故不可將超出模具銘牌所示尺寸的熔接強行放入模具。
6、如果被熔接物有尺寸小于模具銘牌所示可加夾銅片等。
7、被熔接物件表面必須保持清潔，必須清除被焊接物體表面的油污等，否則會出現(xiàn)多孔性焊點。

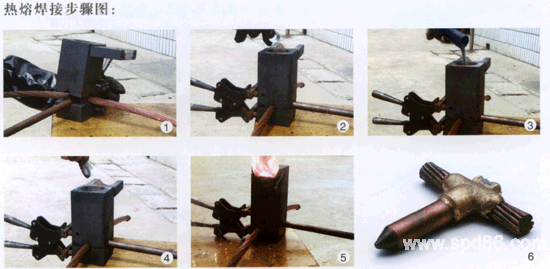

二、熔接方法
1、清除焊接物表面油污、灰層、銹蝕等。
2、把清潔導(dǎo)線放入熔模內(nèi)。
3、把托片放進反應(yīng)腔的底部。
4、焊粉倒入反應(yīng)腔中。
5、將引火粉倒入焊粉上并在模粉和模唇上倒引火粉。
6、蓋上模蓋，再用點火槍引火粉，注意點火側(cè)不能站人或有易燃物。
7、反應(yīng)結(jié)束即打開模蓋，約一分鐘后松開模夾，并清潔模具準(zhǔn)備下一次使用。
三、目測檢查（可作為驗收檢驗標(biāo)準(zhǔn)）
1、良好：牢固焊接
2、容許：焊接頭低于正常情況，但仍足夠使用。
3、不合格：表面上大量殘渣是由于焊粉沒有放好，托片側(cè)泄漏或缺乏托片引起的。
