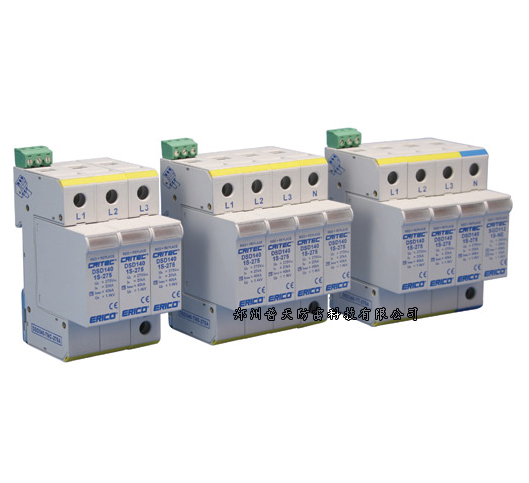

艾力高浪涌保護器DSD340TT275A
DSD340系列浪涌保護器對處于IEC61643-1 2級分類試驗（或VDE C級分類）所定義的場所中分配電柜提供經濟的保護。單模塊可以為TNC,TNS,TT系統提供三相保護。
如內部熱脫扣動作，可視狀態指示反饋給用戶。R系列提供無源觸點作為維修需求的遙控信號 。
特點：
• 最大浪涌額定值40KA 8/20μs，適合用于保護分配電柜，更長的工作壽命
• 35 mm DIN外形-和通用斷路器匹配• 狀態標記-提供清晰可視狀態
• 遙信接點-提供遙信狀態監控
• 不同的運行電壓-適合大多數配電系統
|
型號 |
DSD340 |
|
訂貨號 |
702581、702591、702601 |
|
系統電壓, Un |
220/380 V - 240/415 V |
|
配電系統 |
TN-C / TN-S / TT |
|
最大可持續運行電壓, Uc |
275 VAC , 350 VDC |
|
頻率 |
0-60 Hz |
|
最大放電電流, Imax |
40 kA 8/20 µs |
|
標稱放電電流, In |
20 kA 8/20 µs |
|
保護模式 |
L-PE、N-PE/ L-N 、N-PE |
|
技術 |
MOV (3+0) |
|
短路電路額定值, Isc |
25 kA |
|
脈沖電流 |
5 kA 10/350 µs |
|
電壓保護水平, Up |
850 V @ 3 kA 1.4 kV @ In |
|
狀態 |
機械指示 C型轉換觸點250V~/0.5A，1.5 mm² (#14AWG)接線 |
|
尺寸 高×寬×長: mm (in) |
90 x 68 x 54 (3.54 x 2.68 x 2.13) |
|
模塊寬度 |
3 M |
|
重量: kg (lbs) |
0.8 (1.76) |
|
外殼 |
DIN 43 880, UL94V-0 熱塑性塑料, IP 20 (NEMA-1) |
|
連接 |
≤25 mm² (#4AWG)多股線 ≤35 mm² (#2AWG)單股實心線 |
|
安裝 |
35mmDIN導軌 |
|
后備過電流保護 |
125Agl 如果主回路>125A |
|
溫度 |
-40°C - 80°C (-40°F - 176°F) |
|
濕度 |
0 % - 90 % |
|
許可 |
CE, IEC® 61643-1 |
|
浪涌額定值符合標準 |
ANSI®/IEEE® C62.41.2 Cat A, Cat B, Cat C ANSI®/IEEE® C62.41.2 Scenario II, Exposure 2, 50 kA 8/20 µs, 5 kA 10/350 µs IEC 61643-1 Class II |
|
ReplacementMOV Module |
DSD140M275 |
|
ReplacementMOVModule (Europe) |
702496 |
