LNG氣化站防雷檢測要點

  LNG是液化天然氣，其主要成份為甲烷，燃燒后生成二氧化碳和水，它是很好的清潔燃料，有利于保護環境，減少城市污染，因此LNG主要用作城市機動車輛的燃料、供城市居民使用、用于工廠生產以及作為工業氣體原料等。LNG是易燃易爆物質，氣化站作為L(zhǎng)NG的儲存站，因此屬于易燃易爆場所，所以應對其防雷裝置進行定期檢測，尤其針對爆炸危險區域的檢測更要謹慎細致。

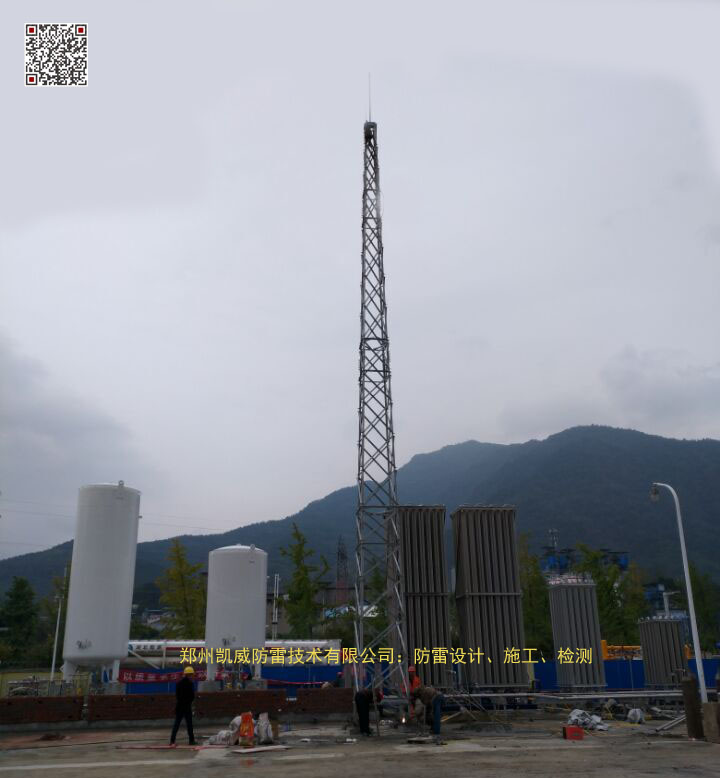

LNG氣化站主要分為生產區和輔助區。生產區包含卸車、儲存、氣化、調壓等工藝區，該區域?qū)儆诒�炸危險區域。輔助區包含輔助用房、消防泵房等非爆炸危險區域。

  LNG站主要檢測項目

根據LNG氣化站的基本構成及其工藝流程可知主要檢測項目應包含：LNG儲罐、LNG泵、空溫式氣化器、閥門及法蘭盤、水浴式氣化器、壓縮機室、調壓室、計量室及其它工藝裝置。

   檢測項目分區

根據《汽車加油加氣站設計與施工規范》（GB50156-2012）以及《爆炸和火災危險環境電力裝置設計規范》（GB 50058-2014）的有關規定，LNG氣化站爆炸危險區域主要檢測項目的分區應符合以下規定：

★（1）LNG儲罐有地上、半地下和地下三種情況，具體分區如下：

1）距LNG儲罐外壁和頂部3m的范圍內應劃分為2區。

2）儲罐區的防護堤至儲罐外壁，高度為堤頂高度的范圍內應劃分為2區。

★（2）露天設置的LNG泵、空溫式LNG氣化器、閥門及法蘭盤。

1）距設備或裝置的外壁4.5 m，高出頂部7.5 m，地坪以上的范圍內，應劃分為2 區。

2）當設置于防護堤內時，設備或裝置外壁至防護堤，高度為堤頂高度的范圍內，應劃分為2區。

★（3）露天設置的水浴式LNG氣化器具體分區如下：

1）距水浴式LNG氣化器的外壁和頂部3m的范圍內，應劃分為2 區。

2）當設置于防護堤內時，設備外壁至防護堤，高度為堤頂高度的范圍內，應劃分為2 區。

★（4）通風良好的壓縮機室、調壓室、計量室

建筑物內部及建筑物外壁4.5m 內，屋頂（以放散管管口計）以上7.5m內的范圍為2 區。

★（5）露天設置的工藝裝置區具體分區

工藝裝置區邊緣外4.5 m 內，放散管管口（或最高的裝置）以上7.5 m 內的范圍為2 區。

判定防雷類別

LNG氣化站爆炸危險區域主要檢測項目均處于2 區環境中，根據《建筑物防雷設計規范》（GB50057-2010）第3.0.3 條第7 款的要求，凡是具有2 區的爆炸危險場所，均應劃分為第二類防雷建筑物。因此，LNG 儲罐、LNG 泵、空溫式氣化器、閥門及法蘭盤、水浴式氣化器、壓縮機室、調壓室、計量室及其它工藝裝置均應劃分為第二類防雷類別。

 防雷檢測要求及注意事項

（1）檢測要求

LNG氣化站爆炸危險區域的防雷檢測應按第二類防雷類別進行檢測。具體做法應符合《建筑物防雷設計規范》（GB50057-2010）“第二類”的檢測要求。

（2）檢測注意事項

對LNG氣化站爆炸危險區域進行防雷檢測時，主要應做到以下幾點：

1）上述特殊環境，不能使用搖表進行測量，必須用直流表進行測量。

2）上述特殊環境不能用銼刀等金屬物進行除銹、除漆，必須用紗布清潔測試點。

3）上述特殊環境在使用測試表測試時，應先接觸可靠，再開機測試，測試完畢拆線時，應先關掉測試表再拆線。嚴禁先開機后接線或先拆線后關機，此操作易引起電火花造成危險。

4）進場人員及設備應做防靜電處理，嚴格遵守進場規章制度。

5）嚴格按上述特殊環境的有關規范進行檢測。
