油罐區直擊雷防雷保護方案

1.油罐區直擊雷防雷保護：

 在油罐區適合的場所立一或兩根避雷針，針尖為PTU-3.1，具體高度由現場油罐高度與寬度而定。

油罐區接地主要考慮三個方面：(1)避雷針接地；(2)防靜電接地。無論是防直擊雷還是防感應雷，最終目的是通過接地裝置將雷電流送入大地。所以，沒有完善的接地裝置是無法完成避雷任務的。。

2.油罐區配電柜的防感應雷保護　
　　做法如下：1)、在配電柜總電源安裝電源防雷器OBO V100-B/T.　　
　　          2)、在配電柜24VDC處安裝OBO FRD24DC.

          3)，配電柜整體需要一個安全可靠的接地系統，接地電阻值應不大于4歐姆，每組接地網采用10根鍍銅接地棒KWD-14C，水平接地體采用直徑70mm²的鍍銅鋼絞線，各垂直接地體之間并聯。

3.油罐區RTU控制柜的防感應雷保護

做法如下:在RTU控制柜安裝OBO控制和測量設備防雷器FRD24DC和無線在線工業控制MDP。

4.油罐各部件感應雷防護

     1）、油罐根閥與分支閥配電盒電源部位并聯安裝FRD24DC和無線在線工業控制MDP。

     2）、液位計、溫度變送器和罐旁指示燈線路安裝無線在線工業控制MDP。

     3）、音叉液位開關、可燃性氣體報警器和壓力變送器線路上安裝無線在線工業控制MDP。

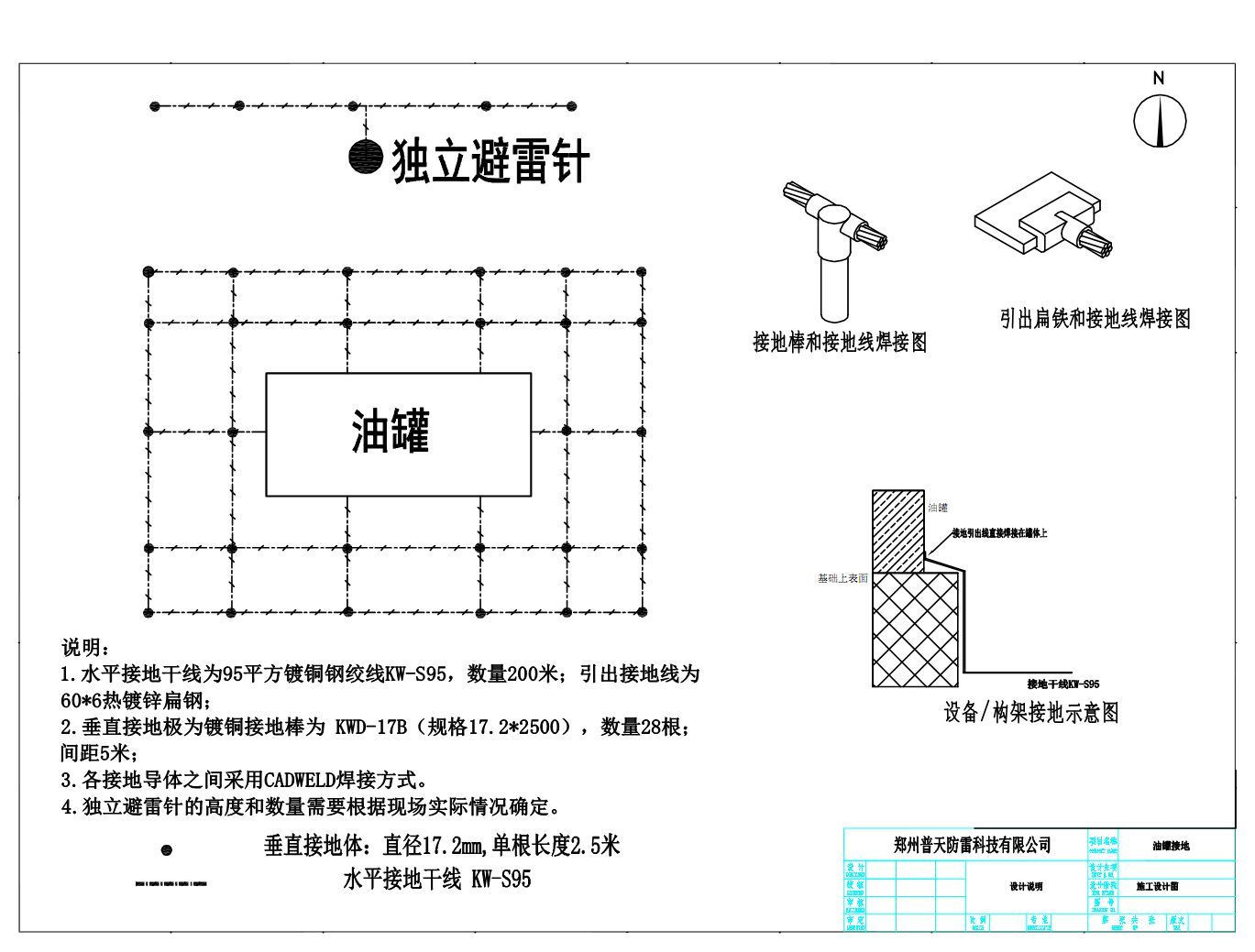

本圖紙保存到桌面上為A4尺寸。
