1、全所接地應符合DL/T621-1997《交流電氣設備的接地》的規定，電氣設備的金屬部分，包括電機、變壓器和高壓電氣的外殼，配電控制的框架，電氣設備金屬網欄，電纜的外皮，穿墻鋼管和電纜橋架及電纜終端盒等，均應與主接地網相連。

2、本卷冊接地裝置由地下主接地網和地上接地干線所組成，主接地網部分：水平接地極選用鍍銅鋼絞線KW-S95，接地干線（為室內接地部分）和接地引線，采用50*5鍍鋅扁鐵。垂直接地極采用KWD-14B鍍銅接地棒，鍍銅0.254mm厚。垂直接地極在外邊緣平均分布，平均間隔8米，每組打深6米，并施加GEM接地增強材料。水平接地網用細土回填。

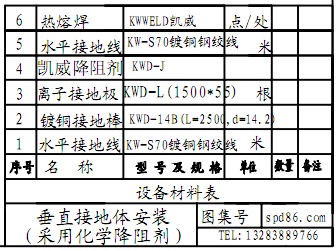

變電站接地網制作配置清單

3、所區內主接地網部分，水平接地網埋深-0.8m，接地極與附近建筑物的距離不小于2m，外邊緣應閉合，外緣各角應做成圓弧形，圓弧的半徑不宜小于均壓線間距的一半，接地網的外緣經常有人出入的走道外，應鋪設礫石、瀝青等高電阻率路面；

4、避雷針的集中地裝置應與主接地網連接，在連接處加裝集中接地裝置，由連接點至變壓器接地點沿接地極的長度不應小于15米。

5、電纜溝及堅井內預埋件應與主接地網可靠連接。建筑物立柱引出鋼筋應與主接地網或接地干線可靠連接。

6、在接地線引向建筑物的入口處和在檢修用臨時接地點處，均應刷白色底漆并標以黑色標記。

7、接地線與接地體，接地體與鋼筋，接地線與接地線，接地線與預埋件均采用可靠焊接，其中埋入地下的主接地網應采用CADWELD放熱焊接。

8、本工程采用總等電位聯結，應將建筑物內保護干線、設備進線總管、金屬構等進行聯結，總等電位聯結均采用等電位卡子，禁止在金屬管道上焊接。等電位箱安裝，底邊距地0.3m。具體做法參見國際圖集《等電位聯結安裝》02D501-2。
