根據學校建筑物的特點、電源的敷設方式、校園網的結構及布局等因素，綜合進行校園網的防雷設計�！　�
1設計依據
校園網的防雷設計主要依據：
l GB50057-2010《建筑物防雷設計規范》（2010版）
l GB50343-2004《建筑物電子信息系統防雷技術規范》
l GB16895.22－2004 /IEC 60364-5-53:2001 A1:2002 建筑物電氣裝置 第5－53部分： 電氣設備的選擇和安裝  隔離、開關和控制設備 第534節：過電壓保護電器
l YD5098-2005《通訊局（站）防雷與接地工程設計規范》
2設計思路
按照GB50057-2010第2.0.4條相關規定，中小學校教學建筑物多數被確定為第三類防雷建筑物，少數為第二類防雷建筑物。
按照GB50343-2004第4.3.1條相關規定，校園網雷電防護等級為D級。
按照招標文件的要求，此防雷項目設計的防護范圍為：校園網所涉及的網絡主控機房和計算機教室的接地及等電位連接、電源電涌防護、網絡信號電涌防護等。
3防護設計：

3.1電源防雷保護
由于此次防雷改造涉及學校多，學校供電情況差異很大，針對不同情況采取相應的電涌保護。

（1）樓房、低壓電纜埋地引入

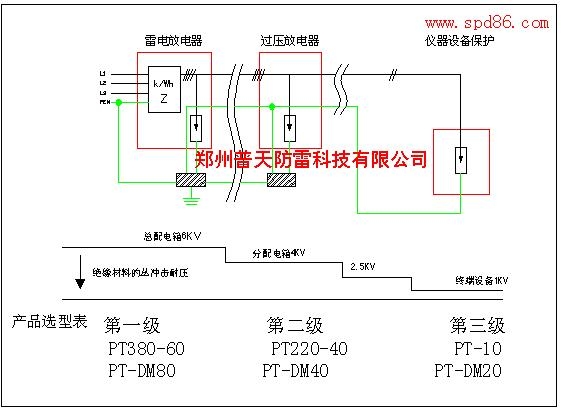

該類機房的電源采取二級或三級電涌防護安裝SPD。在機房所在教學樓的低壓總配電柜內安裝 PT380-100KA電源SPD（In：100kA，Up≤ 2.5kV ）。機房配電箱處安裝PT380-40電源防雷箱（Imax ：40kA，Up≤1.8kV ）各SPD；端串接適配的空開，連接線截面積不小于16mm2。機房UPS電源前端安裝凱威電源防雷箱PT220-40防雷箱，各設備前安裝防雷插座PT-10。
（2）架空低壓線、平房或簡易樓房
該類學校多為農村中小學校，校內采用架空低壓線直接引入平房教室和機房。機房的電源采取二級電涌防護安裝SPD。在機房所在平房（或簡易樓房）的進入處安裝PT380-40電源防雷箱,附近新作接地網；機房配電箱處安裝凱威電源防雷箱PT220-40防雷箱。

  各SPD前端串接適配的空開, 連接線截面積不小于16mm2。
 3.2信號電涌保護
   校園網與上一級多數采用光纜通信，個別學校采用ADSL通信方式，校園網內各交換機之間多采用雙絞線。
  （1）采用光纜通信
  在網絡主控機房（計算機教室、電子備課室）的機柜內網絡交換機處，安裝PT-RJ45/24（In：3kA，Up≤35V，tA≤5nS）機架式集成型信號SPD箱，保護交換機各端口。
（2）采用ADSL通信方式
  在ADSL接入設備的RJ11外線端口處，安裝單口PT-RJ11信號SPD（In：3kA，Up≤170V，tA≤5nS ）, 在網絡主控機房及校園內各交換機的機柜內網絡交換機各端口處，安裝PT-RJ45。
（3）SPD箱接地線為BVR 6mm2，就近與網絡機柜連接。
（4）參照YD5098-2005的有關規定：機房（含教室）內網線長度不大于30m，故只在交換機端口安裝SPD。交換機與交換機之間的雙絞線長度一般大于30m，故線路兩端安裝SPD。

3.3機房的等電位連接
學校校園網機房分為網絡主控機房、計算機教室、電子備課室等。根據機房的大小和設備布局選擇等電位連接網絡的型式。

（1）、網絡主控機房面積一般不大于10平方米，其設備較少（網絡機柜和UPS電源）且擺放比較集中，故采用S型結構。在機房設備集中的防靜電地板下設置等電位連接帶，連接帶材料為銅帶，規格為30mm×3mm，使用絕緣支架固定。等電位連接帶與機房LEB之間由一條35mm2接地干線連接。

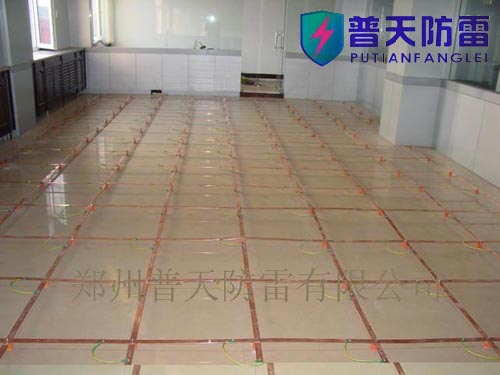

（2）計算機教室面積一般為數10平方米，計算機按課桌擺放并有網絡機柜，因此采用M型等電位連接網絡型式。在地板下（或在硬地面上新設置的線槽內、或破開硬地面）設置“口”或“日”型的等電位連接網絡，材料為30mm×3mm銅帶。等電位連接帶與機房LEB之間由二條35mm2接地干線連接。
（3）電源配電箱PE、機柜、光纜加強筋、暖氣管道等采用16mm2BVR接地線與等電位連接帶連接，其他較小金屬體則使用6mm2BVR接地線與等電位連接帶連接。各等電位連接點處應先去除油漆（或噴塑層）以保證連接良好。
3.4接地
     根據本項目招標文件的技術要求，校園網機房的接地電阻值不應大于4Ω。根據網絡主控機房和計算機教室所在建筑物的結構特點，機房接地設計如下：
    人工接地體設置在機房建筑物散水外1m的空地上，由水平接地極和垂直接地極構成。水平接地極采用70平方的鍍銅鋼絞線KW-S70，垂直接地體采用400*500*60mm的接地模塊，各連接處采用凱威放熱焊接。對于土壤電阻率高（如山區、古河灘等）的地點，應延長水平接地極和垂直接地體極，并輔以適量降阻劑，直至滿足接地電阻的要求。網絡主控機房新作一組接地體，計算機教室則新作二組接地體。從接地體引不小于70mm2的鍍銅接地線至機房，機房?jī)?nèi)設置LEB，供接地和等電位連接使用。
