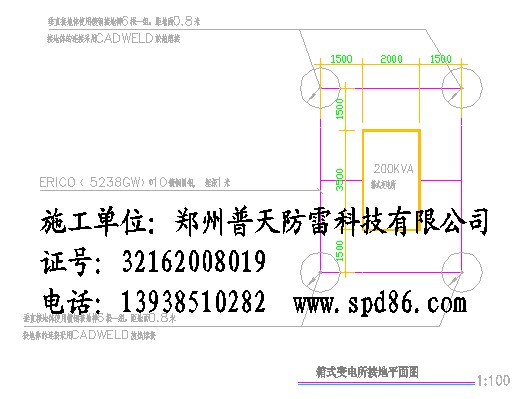

箱式變電所接地示意圖

說明：
1、銅鍍鋼垂直接地極、接地水平鍍銅圓鋼、扁鋼線鼻與引下接地鍍銅圓鋼均采用CADWELD放熱焊接。
2、所有鍍銅材質(zhì)必須采用電鍍工藝鍍銅，銅層厚度不小于0.254mm，通過UL467認證
3、放熱焊接所用焊藥須支持一體式密封焊藥，采用電子起燃方式，起燃距離不低于1.5m，通過UL467認證。
4、地網(wǎng)敷設完畢應實測接地電阻，其值不大于4歐，如接地電阻不能滿足《交流電氣裝置的接地》(DL/T621-1997)中的要求，需增加水平或垂直接地體，直至滿足要求為止.
6、增加接地極或網(wǎng)。應注意地下管線走向，避免安裝時造成對地下管線的損害。必要時可通過一段鍍銅圓鋼適當外延再安裝垂直接地極。
7、箱式變電站變壓器中性點處設工作接地和保護接地，并在箱變處作總等電位聯(lián)結，將PE干線、接地干線、箱變引出的金屬管道、箱變基坑的金屬構件、箱變外露可導電部分、金屬圍欄等可靠連接。接地電阻達不到要求時需補打接地極。
8、箱變處接地裝置做法詳見05T-ZM07《小號戶外箱式變電站電纜小室及防雷接地平面圖》，未盡事宜見國家標準圖集《接地裝置安裝》（03D501-4）。
