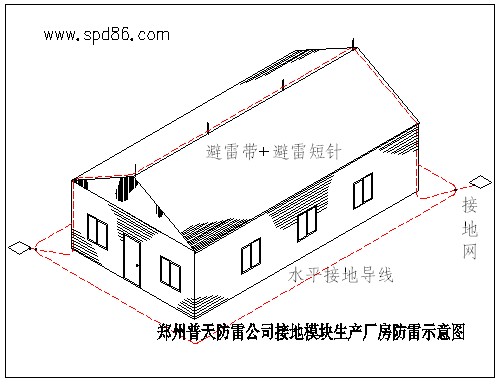

本防雷設計方案以鄭州凱威防雷科技有限公司接地模塊生產車間防雷保護為例，簡單介紹一下工業廠房、車間的直擊雷防護措施：

1、避雷帶（配套小避雷針）
避雷帶采用我公司生產鍍銅圓鋼（直徑8mm），圍繞廠房的屋脊、斜屋脊、挑檐等一周；

2、引下線
在接地模塊生產車間的四腳分別引下一根接地導線，70平方的鍍銅鋼絞線；

3、接地網
接地網采用此車間生產出來的非金屬接地模塊PTD-3，每側4塊，組成環形接地網，接地電阻小于1歐；

4、車間電氣系統防雷措施
由于凱威防雷公司接地模塊車間的生產設備的電源引入均為埋地引入，設備用電為三相電源380V，所以考慮在車間的配電箱內安裝一套凱威三相電源防雷器PT-DM40/4，2臺生產機械設備與室內等電位均壓環可靠連接。

5、施工要求
接地模塊埋地深度不小于1米，接地模塊與水平接地導線（鍍銅鋼絞線）、鍍銅避雷帶之間均采用凱威KINGWELD放熱焊接。

我公司的生產車間為鋼結構外包磚混結構，金屬屋面。
