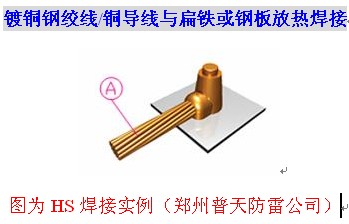

鍍銅鋼絞線/銅導線與扁鐵或鋼板放熱焊接
圖為HS焊接實例（鄭州凱威防雷公司）
水平鋼表面焊接
● 水平銅絞線與扁鋼表面或水平管線的頂端焊接
● 為確認是否會燒壞薄鋼板或薄管壁，請務必先焊接一次以作測試
● 通常導線為銅絞線
必要的工具
夾具 產品代碼
夾具 產品代碼
扁平表面 適合C型模具的 L160
管線（曲線表面） 適合C型模具的 L159
點火槍 T320
點火槍 T320
專用去氧化層鋼化刷 T313
焊渣清除鏟 B136A(65#以下焊藥用)、 B136B(90#以上焊藥用)
模具清潔刷 T394
導線夾 B265
噴燈 T111
HA（導線焊接在水平鋼板/銅板表面）
|
導線尺寸（mm2）
|
模具代碼
|
焊藥
|
|
25
|
HAAY1
|
45
|
|
35
|
HAAY2
|
45
|
|
50
|
HAAY3
|
45
|
|
70
|
HAAY4
|
65
|
HS （導線離開水平鋼板/銅板表面）
|
導線尺寸（mm2）
|
模具代碼
|
焊藥
|
|
95
|
HSCY5
|
115
|
|
120
|
HSCY6
|
115
|
|
150
|
HSCY7
|
150
|
|
185
|
HSCY8
|
200
|
|
240
|
HSCY9
|
200
|
|
導線與鋼管焊接（HA型和HS型模具）
在焊接到扁平鋼板的模具代碼后面加上后綴
|
||
|
導線
|
標稱管材直徑
|
后綴
|
|
35mm2和更小
|
小于350mm
|
標稱直徑
|
|
大于350mm
|
無
|
|
|
500mm2至
120mm2
|
小于760mm
|
標稱直徑
|
|
大于760mm
|
無
|
|
