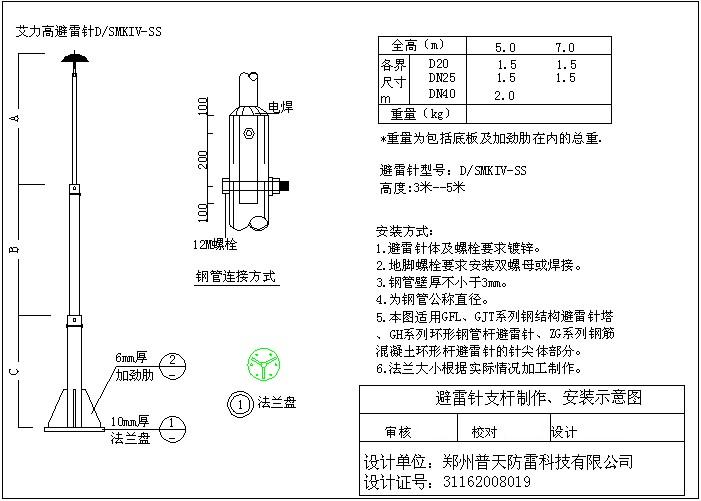

艾力高避雷針D/SMKIV-SS安裝圖

艾力高避雷針D/SMKIV-SS安裝圖

（艾力高SI25、SI40、SI60避雷針、凱威PTU-3.1、凱威PTU-F3、凱威PTT-1等避雷針也可以參考此圖）

此圖保存本地電腦打開即可看到最佳效果。

本圖適用于避雷針安裝在屋面上、地面上，GFL避雷塔、GJT避雷塔、GH環(huán)形鋼管塔、ZG鋼筋混凝土塔上部；安裝于屋面或地面上，高度低于10米，不需要安裝拉線。

基礎(chǔ)制作圖請參考圖集制作。
