煤礦礦山彈藥庫防雷方案

關鍵詞：炸藥庫；防雷 ；措施； 經驗

隨著國民經濟的快速發展，能源及資源的需求量供不應求，金屬及非金屬礦產數量也隨之成倍增加。礦山的交通建設及生產需要大量炸藥，炸藥的妥善存儲是安全生產的頭等大事，礦山防雷尤其重要。近幾年來，礦山發展很快，礦點之多，為做好礦山地面炸藥庫防雷設計，必須堅持“安全第一、預防為主”的方針。防止雷擊事故發生，盡量減少雷災損失，確保礦山建設和人民生命財產安全。特別是礦山海拔高、氣溫低、凍土深、雷暴日數多等氣候特點，加之礦區位于山上，地形復雜，山高石頭多，土質干燥，這些不利的自然條件給我們對礦山防雷設計、施工帶來一定的技術難度。

1、設計說明

1.1、嚴格按照礦山炸藥庫和相關防雷技術規范標準進行設計，在設計之前，先到礦區進行詳細勘測，獲取準確資料。

1.2、對礦區進行全方位綜合防雷。

1.3、所有金屬管道、機殼、防感應雷按地，防靜接地，防直擊雷接地采用共用接地，接地沖擊電阻≤4歐姆。

1.4、礦區與炸藥庫之間相距較遠，炸藥庫與礦區防雷只能分開進行，炸藥庫沖擊接地電阻應≤10歐姆。

2、炸藥庫防雷設計

炸藥庫防雷設計，既要科學經濟，又要耐用可靠。要充分考慮礦山的地理、地質、土壤、氣象、環境等條件和雷電活動規律以及被保護物的特點等基礎上，詳細研究防雷裝置的合理布局，確保人和設備安全。

2.1、防直擊雷措施

根據《建筑物防雷設計規范》（B50057-94）附錄四，對避雷針的保護范圍作了詳細的介紹。但在長期實際工作中發現：“要確定被保護物是否完全得到保護，還需要考慮被保護物高度平面上的保護寬度問題”。礦山炸藥庫大部分均為徒坡修建，雖然炸藥庫屋面低于避雷針底座，但炸藥庫四周鐵絲網有一半高于避雷針底座，如果我們只考慮庫區建筑物防雷，對四周鐵絲網防雷忽視，將可能對整個庫區產生雷擊隱患。
2.2、防雷等級應嚴格按照建筑物的防雷分類，第2.0.3條第四款的規定應劃分為第二類防雷建筑物。
2.3、避雷針的高度計算

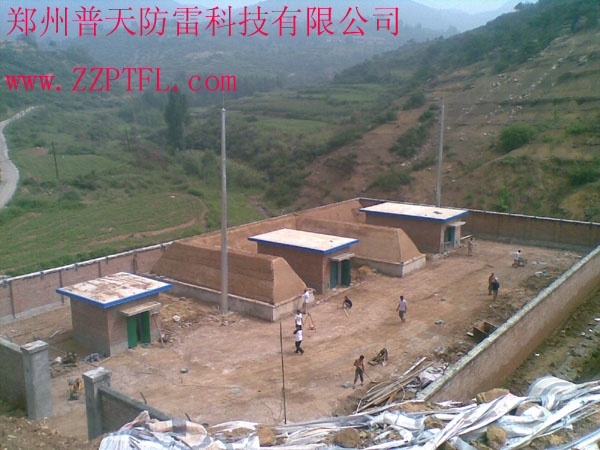

該炸藥庫總長48米，寬46米，炸藥庫、雷管庫的面積均為10平方米，高2米，兩庫間距為15米，2支GH-15系列避雷針分別安裝于彈藥庫、雷管庫的右側，避雷針與彈藥庫、雷管庫的最近距離4米。
2.4、保護范圍計算
根據滾球法計算出來，2支避雷針可以有效保護彈藥庫、雷管庫。
2.5、按地裝置
接地材料考慮到山區的土壤情況，一般都采用接地模塊PTD-3，采用8-10塊制作地網。
該炸藥庫接地主要考慮三個方面：（1）避雷針接地；（2）防靜電接地。無論是防直擊雷還是防感應雷，最終目的是通過接地裝置將雷電流送入大地。所以，沒有完善的接地裝置是無法完成避雷任務的。在防雷工程設計、施工、驗收中，單方面考慮檢測的阻值，的確測得阻值越小散流越快，防雷的效果就越好。但在實際工作中，大部分礦山多巖石山地，土壤電阻率高達4000~5000Ωm，其工頻接地電阻是沖擊接地電阻值的2-3倍。在施工中接地長度和深度均已超過規范規定最大值。如果再采取其他措施，會造成不必要的人力、物力浪費，提高了工程造價。只要我們嚴格按照防雷規范要求設計、施工、就能達到理想的防雷效果。通過對幾十處炸藥庫的防雷實踐，從未遭受任何雷擊事故。

3、 庫區監控室的防感應雷保護

由于彈藥庫、雷管庫沒有照明等線路，所以不需要設計感應雷保護。但對庫區的監控室要進行防雷保護。
一般做法如下：1）、在監控室（值班室）安裝電源防雷箱PT220-40一臺，在顯示器、監控主機前安裝防雷插座PT-10；
2）、在監控主機的視頻輸入線路、控制線輸入線路上安裝防雷器，視頻信號防雷器PT-BNC、控制線路防雷器PT-V485；
3）、對安裝在礦區周圍的室外攝像機進行防雷保護，一般安裝監控系統三合一防雷器PTV-3（含視頻線、控制線、電源線3種保護）或二合一防雷器PTV-2（含視頻線、電源線2種保護），個別攝像機還需要安裝避雷針PTZ-1.5。可靠接地。
根據現場情況進行安裝，可以電話咨詢鄭州凱威防雷科技有限公司。
