4萬空分設備防雷接地施工

    4萬空分設備防雷接地施工
  由鄭州凱威防雷科技有限公司承擔的某石化設備機械公司4萬空分設備和廠房防雷接地施工已安裝完畢，正等待有關單位驗收。
此工程包含了戶外空分設備的避雷針安裝、設備和廠房接地、廠房?jī)?nèi)接地點的預留、變電所的避雷針和接地工程等子項目；原設計接地電阻值為1歐姆，現場人員實際測量結果為0.19歐姆，達到設計要求。本工程共安裝2支25米鋼管避雷針?biāo)?/a>、4支設備專用6米避雷針、S120鍍銅鋼絞線1000米、鍍銅鋼接地棒100支，降阻劑10噸，放熱焊接點1080個。工程中與土建施工單位、設備安裝公司全程協調合作，保證了工程保質保量準時完工。

變電所避雷針安裝圖

戶外空分設備

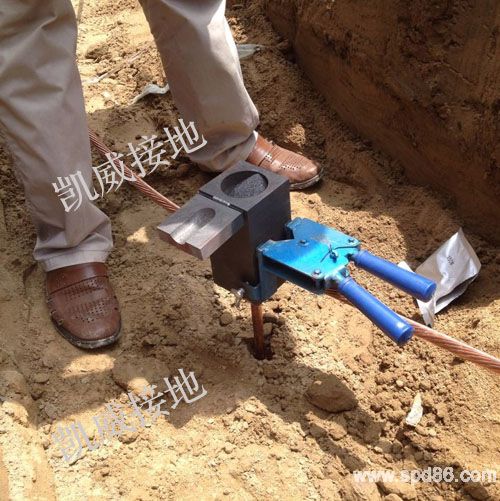

接地棒與接地干線放熱焊接

接地干線與接地引出線（鍍鋅扁鋼）焊接

工地整體效果圖：
