仿生接閃樹避雷針安裝于國家級文物單位
仿生接閃樹避雷針安裝于國家級文物單位

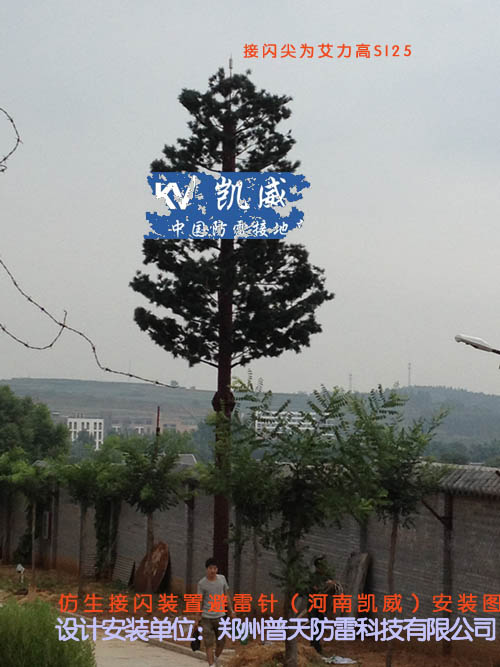

凱威電氣公司設計生產、鄭州凱威防雷科技有限公司安裝的仿生樹接閃裝置（避雷針）今日安裝于某國家級文物院內，據鄭州凱威防雷公司技術人員介紹，此避雷針接閃裝置外觀像是一棵常青樹，與周圍環境匹配，高度10米，頂部接閃針尖為美國艾力高SI25，按照收集容積法計算得知有效保護范圍79米。
艾力高SI25、SI40、SI60、S125提前放電避雷針保護范圍計算方法
美國艾力高（ERITECH/ERICO）公司的ETITECH SI INTERCEPTOR ESE提前放電避雷針接閃器已經在許多獨立的高電壓實驗室被廣泛的測試，測試的要求是按照法國NFC17-102和西班牙UNE-21186標準進行的。
工作原理
在雷電條件下，當雷電下行先導接近地面時，任何導體的表面都會產生一個上行先導。在被動避雷針的情況下，只有在長時間的電荷重聚后，才會傳播上行先導。ETITECH SI INTERCEPTOR ESE提前放電避雷針的上行先導的激勵時間大大縮短。
在雷電之前的 靜態電場特性情況下，ETITECH SI INTERCEPTOR ESE提前放電避雷針在針尖部分會產生可控幅度和頻率的脈沖，這使避雷針產生一個上行先導并向上傳播，從而截獲雷云里發生的下行先導。
保護范圍
ETITECH SI INTERCEPTOR ESE提前放電避雷針的保護半徑Rp取值表如下：
|
鄭州凱威防雷公司
設計制作
|
保護等級I
R=20m
|
保護等級II
R=45m
|
保護等級III
R=60m
|
|||||||
|
△T
|
25
|
40
|
60
|
25
|
40
|
60
|
25
|
40
|
60
|
|
|
H（m）
|
3
|
25
|
35
|
48
|
34
|
45
|
59
|
39
|
50
|
65
|
|
4
|
34
|
46
|
64
|
46
|
60
|
78
|
52
|
67
|
87
|
|
|
5
|
42
|
58
|
79
|
57
|
75
|
97
|
65
|
97
|
107
|
|
|
SI25避雷針保護范圍計算方法如下：
如將被保護物歸為第二類防雷建筑物，D取值45m，Δt取值25，h為5m,
保護范圍Rp=½{h(2D-h）+Δt(2D+Δt)}
=57米
所以，在距離地面5米高度的平面上，避雷針保護范圍為57米。
|
||||||||||
