接地工程之接地模塊與鍍銅絞線放熱焊接圖

接地工程之接地模塊與鍍銅絞線放熱焊接圖
    由我公司設計施工的某防雷接地工程圓滿結束，本工程設計接地電阻為1歐，采用接地模塊PTD-3（數量26塊）、鍍銅接地棒（數量30根，有UL認證）、水平接地線（鍍銅鋼絞線KW-S70，數量100米）、降阻劑2噸，組成5*5m的接地網格，所有接地體之間全部采用凱威放熱焊接（熱劑焊），施工完畢后，現場測量接地電阻值為0.45歐。
    接地體敷設深度為1.5米，在引入建筑物的位置設置接地觀測井T416BH一個。

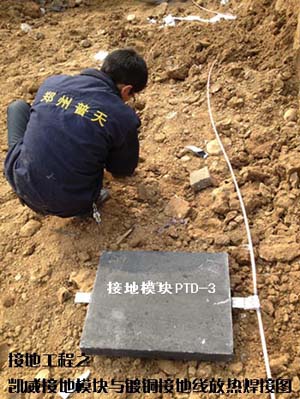

    下圖為現場施工圖：
