25米GFL角鋼避雷針安裝圖片

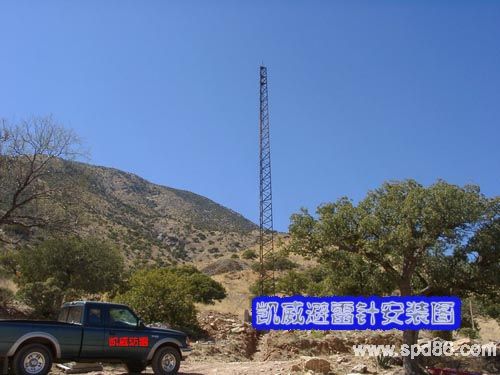

25米GFL避雷針（角鋼）安裝圖片
我公司（河南凱威電氣公司生產的GFL1或GFL2角鋼避雷針）安裝的25米避雷針安裝于某工地，詳細即使問題請咨詢我公司 400 0022 296.
GFL1避雷針?biāo)?br />
一、應用領域：高層建筑、庫房、油庫、變電站、電站、物資倉庫的防雷設施，使被保護物免遭雷擊災害。
二、GFL1避雷針?biāo)凑?9（07）D501-1技術標準生產。塔形選自標準圖籍99D501-1
三、采用圓鋼或角鋼作為塔柱材料,風荷載系數小,抗風能力強維護成本低。塔柱正三角型或四角形布置,節約鋼材,跟開小,占地面積小,節約土地資源
四、選址便利塔身自重輕,運輸和安裝便捷,建設工期短，塔型隨風荷載曲線變化設計,線條流暢，技術成熟,遇罕遇風不易倒塌。結構安全可靠.
五、避雷塔原理:接閃器接閃后,雷電流從低阻抗導體引瀉放到大地,并使被保護的天線、設備或建筑物不發生側擊和二次雷擊、帶電、消除閃雷、衰減雷電流強度,使被保護設備減少反擊和感應過電壓的危害;保護范圍按GB50057滾球法進行計算.
六、技術參數：
1、風壓：0.4kN/平方米和0.7kN/平方米兩種；震裂度8度
2、高度:15-40米或更高
3、接地電阻：≤10Ω
4、設計重量：請參考圖集。
5、 材質:Q235圓鋼/角鋼
6、 防腐處理:熱渡鋅
7、有效使用期:30年以上
GFL1避雷塔選型表：

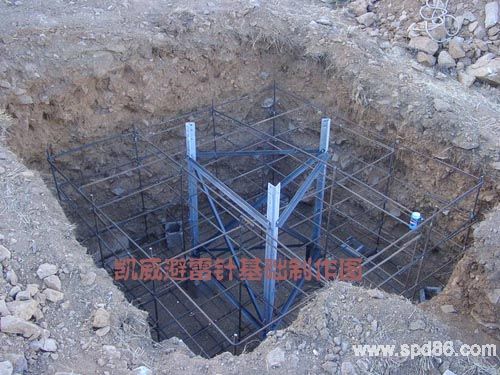

避雷針基礎如下圖所示：
