防雷系統主要考慮電子機房弱電系統的防雷保護。

    網絡機房信息系統接地裝置應滿足下列接地要求：防雷接地，接地電阻不大于1歐姆。

1、電源、信號防雷設計

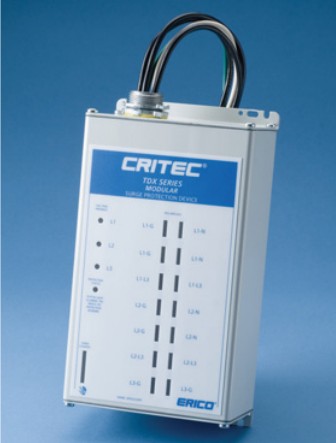

    第一級電源防雷：在機房電源配電處安裝具有LED狀態指示的TDX瞬態識別電源防雷箱一臺，通流容量Imax不小于12KA（10/350us),內部有熱脫扣TD技術，短路電流額定值Isc是200KAIC，三相五線制3PH 2W+G，五格式LED狀態指示燈，防雷箱外殼是IP65鋁制，原廠質保10年。

具體技術參數如下：

其他技術性能要求：

（1）、LED狀態指示和無源觸點提供遠程狀態指示；

（2）、瞬態識別技術TD，更長使用壽命；

（3）、內置安全特征，包括瞬態識別、過熱保護、短路電流保護；

（4）、緊湊型NEMA-4外殼設計，適合嵌入式安裝或在狹小空間安裝。

第二級電源防雷：在UPS電源前端安裝一臺電源防雷箱；通流容量Imax不小于50KA（8/20us),內部有熱脫扣TD技術，短路電流額定值Isc是200KAIC，三相五線制3PH 2W+G，五格式LED狀態指示燈，防雷箱外殼是IP40鋁制，原廠質保10年。（具體技術參數見上表）

第三級電源防雷：在網絡機柜上安裝電源綜合防雷插座，機架式安裝，（選配支持雙回路電源，網絡/音頻信號防雷，可拔插），10A/16A插頭。

在網絡交換機、路由器前端安裝單口信號防雷器或24口集中式網絡交換機防雷器（19寸機架式）。

2、等電位連接

   等電位連接是防雷中的關鍵步驟，用3*30等電位連接銅排在機房靜電地板下組成縱橫交叉的網狀結構，將防雷器、金屬機柜和機房設備用BVR6的多股銅導線可靠連接到等電位銅排上，使整個機房處于同一電位之下，避免雷擊時各設備之間相互放電，擊壞設備。等電位連接采用M型結構。

3、接地系統

    接地電阻要求小于1歐姆。

垂直接地體采用鍍銅接地棒，水平接地體采用70平方鍍銅絞線，各接地體之間的連接采用CADWELD25放熱焊接，以保證電氣導通性。所有的接地材料均抗腐蝕性強，50年不變質。

    銅鍍鋼接地棒技術要求如下：

1.0銅鍍鋼接地棒

  直徑5/8”帶螺紋的接地棒。

1.1鋼

   1035鋼—冷到ASTM A1080和AISI C1017標準，3/4外 ，使用1018鋼。伸縮強度如下：

棒直徑                平均                      范圍

3/8”           86.500磅/平方英寸           75—95.000psi\

1/2”            86.5000磅/平方英寸          75—95.000psi\

5/8”           大于90.000磅/平方英寸         90.000+

3/4”          大于90.000磅/平方英寸         90.000+

1”             大于90.000磅/平方英寸        90.000+

1.2鍍銅層

   采用電鍍的方法在鋼芯和銅之間形成一個分子聯結的銅層，該銅是型號DHP的合金#122CD并且含銅量高達99.95%。最終在銅，鎳和鋼之間形成一個高質量的聯結。銅鍍鋼接地棒的銅層厚度為0.010IN。

1.3 成品尺寸

1.3.1直徑：成品的最終測量結果

    棒尺寸            平均直徑

 1/2”              .500”

 5/8/”              .561”

 3/4”               .677”

1”                 .910

1.3.2板厚：這個銅鍍層能控制成以下厚度水平和持續超過棒，點和斜面末端除外。

厚度                   平均直徑

  10mil/0.254mm                .010”

  13mil/0.254mm                .013”

1.1.3 加工

     接地棒一端為60度圓錐體，另一端為正方形和斜面。帶螺紋接地棒是根據美國螺紋標準2級要求軋成的。帶螺紋接地棒一端的螺紋帶“平”頭，另一端切成螺紋斜角。標準長度有6、8和10英尺（1英尺為0.3048米）正負誤差為+5/8和-0”。

1.4接地棒標記

   每根接地棒是在其頂端印有12英寸長的標記，該標記包括：標明接地棒直徑和長度的代碼，制造商商標和UL標記。

1.5 技術參考

UL467標準

美國國家電力制造商協會NEMA8CC-5/GR-1

美國國家標準協會關于鋼的標準ANSIC33-8

ASTMA1080;AISIC1017

海軍設施工程規范NAVFACENGCOM12.1

美國軍事手冊MILHANDBOOK419
