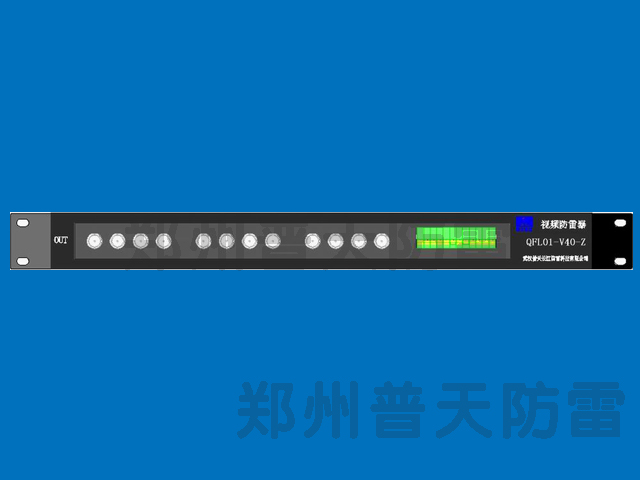

首頁 > 產品展示 > 信號防雷器QFL01-V集中式視頻信號防雷器
產品適用范圍：
鄭州凱威QFL01-V40-M系列視頻監控系統集中組合式防雷器專用于視頻監控中心、對視頻分配器、硬盤錄相機或視頻矩陣控制器等設備進行保護。
主要技術參數
1、視頻部分：
工作電壓（V） 6 接 口 BNC-K 保護模式 芯-殼，殼-地 工作頻率(MHz) ≤40 插入損耗(dB) ≤0.3 標稱通流容量 (kA/每通道) 10 最大通流容量 (kA/每通道) 20 限制電壓（10kA） 芯-殼≤13； 殼-地≤32 特性阻抗（Ω） 75 駐波比 ≤1.1 響應時間 ≤1
2、控制部分：
|
工作電壓（V） |
6，12 |
|
接 口 |
壓線端子 |
|
保護模式 |
芯-芯，芯-地 |
|
傳輸速率(Mb/s) |
≤10 |
|
插入損耗(dB) |
≤0.2 |
|
標稱通流容量 (kA/每通道) |
10 |
|
最大通流容量 (kA/每通道) |
20 |
|
限制電壓（10kA） |
芯-芯≤13(6V), ( 12V)； 芯-地≤32 (6V),(12V) |
|
響應時間 |
≤1 |
3、音頻部分：
|
工作電壓（V） |
6，12，48，110 |
|
接 口 |
RJ11 |
|
保護模式 |
芯-芯，芯-地 |
|
工作頻率(kHz) |
≤60 |
|
插入損耗(dB) |
≤0.3 |
|
標稱通流容量 (kA/每通道) |
10 |
|
最大通流容量 (kA/每通道) |
20 |
|
限制電壓（10kA） |
芯-芯≤； 芯-地≤ |
|
響應時間 |
≤1 |
4、網絡部分：
|
工作電壓（V） |
5 |
|
接 口 |
RJ45 |
|
保護模式 |
芯-芯，芯-地 |
|
傳輸速率(Mb/s) |
≤100 |
|
插入損耗(dB) |
≤0.5 |
|
標稱通流容量 (kA/每通道) |
5 |
|
最大通流容量 (kA/每通道) |
10 |
|
限制電壓（5kA） |
芯-芯≤13； 芯-地≤32 |
|
響應時間 |
≤1 |
5、其他參數：
|
箱體外形尺寸 |
422×100×44 |
|
重量 |
|
|
使用環境 |
溫度：-40~+85 ºC； 相對濕度：不大于95%（25 ºC）； 大氣壓：不低于74.8kPa。 |
其他更多詳細信息請聯系我們的在線客服咨詢，或直接電話聯系我們，0371-63768882，鄭州凱威防雷竭誠為您服務!
