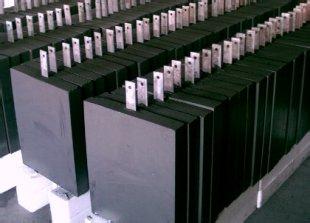

凱威新型接地模塊PTD-3T

    非金屬石墨接地模塊是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解物質組成，本產品有效的解決了金屬接地體在酸性或堿性土壤中親合力差、且易發生金屬體表面銹蝕而使接地電阻變化，當土壤中有機物質過多時，容易形成金屬體表面被油墨包裹的現象，導致導電性和瀉流能力減弱的情況，增大了接地體本身的散流面積，減小了接地體與土壤之間的接觸電阻，具有強吸濕保濕能力，使其周圍附近的土壤電阻率降低，介電常數增大，層間接觸電阻減小，耐腐蝕性增強，因而能獲得較小的接地電阻和較長的使用壽命。河南凱威電氣公司接地事業部專門從事接地產品的研發、生產、銷售，具有10年接地經驗，值得信賴！
   凱威接地模塊采用獨特配方，模塊極芯采用熱鍍鋅扁鋼、熱鍍鋅圓鋼或紫銅排，方塊形接地模塊的尺寸是400*600*60mm，常用型號有PTD-3、PTD-3T（銅極芯）等。

1、接地模塊的性能特點： 　　
（1）采用化學穩定非金屬導體材料作為模塊的導電介質，其導電性不受季節影響； 　　
（2）具有吸濕、保濕特性，接地電阻低且能保持長期穩定； 　　
（3）在高土壤電阻率地區，能有效降低地網接地電阻； 　　
（4）經多次大電流沖擊后，阻值不增大，無變硬、發脆、斷裂等現象發生； 　　
（5）耐腐蝕、無毒害、環保無污染，使用壽命長（大于30年）、安裝簡便。
3、接地模塊應用領域：
電信大樓、移動通信基站、微波中繼站、地面衛星接收站、雷達站、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、高速公路收費站、石油庫、加油站、機場等工作接地、安全接地和防雷接地； 　　
計算機機房設備、廣播電視設備、郵電程控設備、電子醫療設備等工作接地和保護、接地； 　　
各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔、易燃易爆物質倉庫防雷接地等等防雷接地。

                        注：本圖保存到本地桌面后再原始尺寸
2、接地模塊的用量計算方法：
根據地網土層的土壤電阻率，采用下式計算接地模塊用量（以凱威PTD-3為例）： 　　
水平埋置，單個模塊接地電阻： 　　Rj =0.068×[ρ÷（a×b）-2] 　　
并聯后總接地電阻：Rnj = Rj /nη 　　
式中：ρ—土壤電阻率（Ω/m） 　　
a、b—接地模塊的長、寬； 　　
Rj—單個模塊接地電阻（Ω）； 　　
Rnj—總接地電阻（Ω）； 　　
n—接地模塊個數； 　　
η—模塊調整系數，一般取0.6—0.9。

3、接地模塊的施工方法：
1、接地模塊可進行垂直埋置或水平埋置，埋置深度一般為0.8-1.0米。 　　
2、采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，與此同時應減小計算模塊用量時模塊利用系數的取值。 　　
3、接地模塊的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于80mm，不允許虛焊、漏焊。河南凱威公司建議采用放熱焊接方法來焊接接地導體。 　　
4、應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。 　　
5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾做回填料，回填時應分層操作，填30公分料后，適量加水并夯實。再填料、加水和夯實，直至與地表齊平。 　　
6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施。 　　
7、在寒冷地區，模塊應埋在凍土層以下。
