當今接地系統接地體連接方式有壓力焊、釬接、放熱焊接等.要保證接地系統的可靠性。接地系統的連接點的壽命必須大于或等于接地導體的壽命.連接點必須能承受多次故障電流在防腐蝕的情況下能保持低電阻.而放熱焊接焊接的連接點是符合以上條件的，而且還節省接地材料。

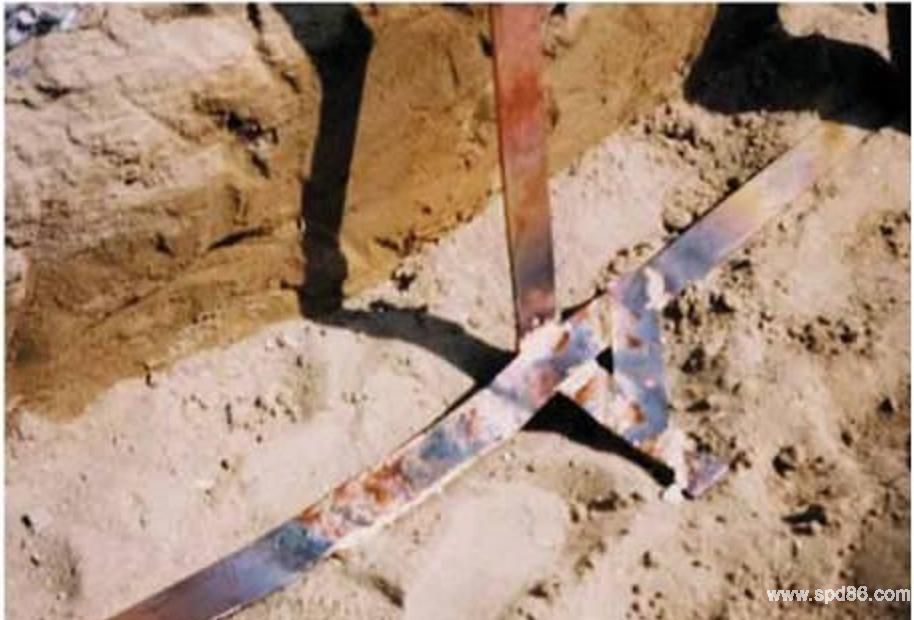

電焊焊一個鍍鋅扁鋼連接點如圖
電焊接頭導流截面小、高溫破壞鍍鋅層，易腐蝕.傳統鋼接地體的電氣連接采用搭焊工藝，焊接只能局限在導體接觸的外表面，內部形成了大面積空腔，接觸面積減小，導流能力很難滿足設計要求.高溫電弧讓接觸面的鍍鋅層氣化，即便有二次防腐刷漆處理，也能達到原設計要求
下面是放熱焊接與傳統連接的比較。
分子焊接 機械連接和電焊
分子焊接時沒有任何機械界面，機械的壓接，栓接和電焊都在兩導體接觸面上留有空隙。分子焊接確保焊接面的導電率。

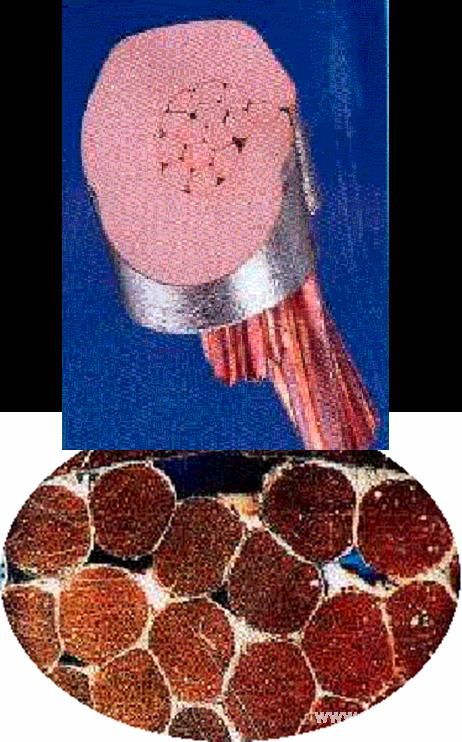

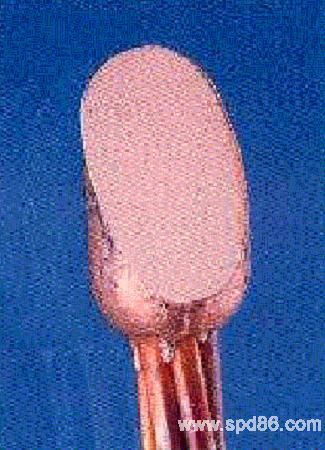

機械連接和電焊 分子焊接
這兩幅圖是放熱焊接與傳統連接的連接點實際情況
機械連接將隨時間推移而逐漸老化,需要時常維護

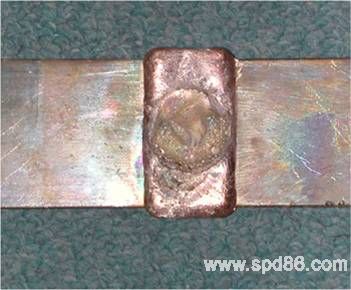

各種接地體用放熱焊接連接的圖示
銅排與銅排一字焊接圖

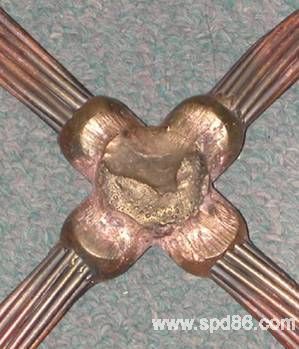

導線十字焊接圖

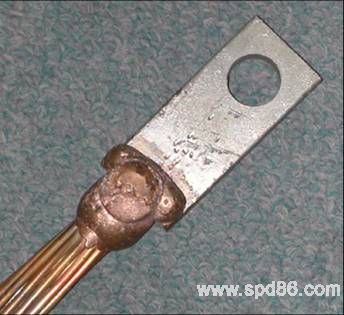

導線與線鼻圖
其它焊接圖
![[URL]9473ee2934587a791392a8fc3b78f00d.jpg](/d/file/chanpinzhanshi/fangrehanjie/2012-02-05/9473ee2934587a791392a8fc3b78f00d.jpg)
放熱焊接的原理
放熱焊接是一種簡單、高效率、高質量的金屬連接工藝，它利用金屬化合物化學反應熱作為熱源，通過過熱的（被還原）熔融金屬，直接或間接加熱工作，在特制的石墨模具的型腔中形成一定形狀、尺寸，符合工程需求的熔焊接頭。當前，放熱焊接已經普遍取代了以往金屬之間的機械連接方法。
化學的方程式是3Cu2O + 2Al =6Cu + Al2O3 + Heat (2537oC)
放熱焊接優勢：
A.焊接接頭內部無任何空隙，接頭電阻小于導體本身，更小于傳統電焊接頭。
B.接頭外部由純銅包裹，防腐性能好。
C.操作簡單快捷，對操作者無資質要求，完成一個接頭只需不到2分鐘的時間。
D.體積小巧，攜帶方便，不需要任何外接能源，完全靠自我反應產生的熱量熔接接頭
放熱焊接的流程
放熱焊接有三個部分組成；焊藥、模具的夾具、點火裝置和一個合適的 石墨模具。
焊藥的優點
A用于銅銅、銅鋼間焊接的焊藥主要成分為氧化銅和鋁
B焊藥無時限，可無限期存放
C焊藥內有高純度的金屬銅粉，因此焊接處抗腐蝕
D焊藥不含磷，無毒無害不自燃，能航空運輸

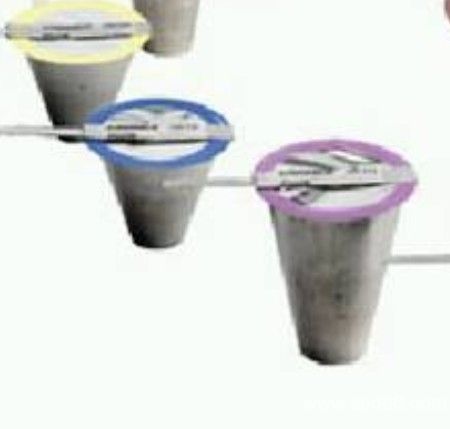

引燃藥式焊藥 電子式點火放熱焊接焊藥
焊藥根據點火的方式有引燃藥式焊藥和電子式點火放熱焊接焊藥。它們的主要成分一樣只是點火的方式不一樣。一個是引燃藥另一個是電打火。

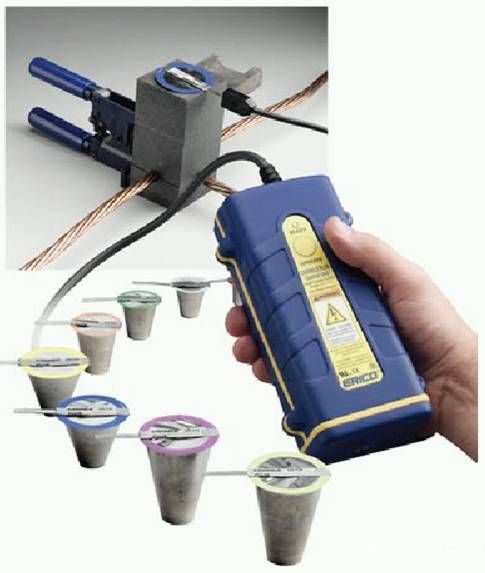

電子式點火放熱焊接焊藥的優點
1、電子式點火，可有效保障操作人員安全。
2、焊藥防水全封閉包裝，焊接精準，最大避免外界干擾。
3、操作方便，施工效率高，對環境友好。
4、經UL等權威機構認證，質量可靠。
點火裝置
根據焊藥的不同使用的裝置也不同。引燃藥式焊藥用點火槍，電子式點火放熱焊接焊藥用電子點火裝置。
點火槍圖 電子點火裝置

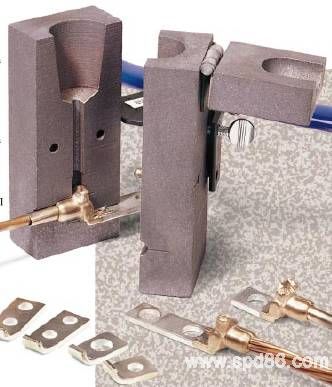

石墨模具和模具的夾具
石墨模具
模具最佳使用壽命為50次熟練型
操作工可讓模具使用壽命到100次
模具由石墨構成，對環境無污染
體積小，重量只有0.5~1公斤，方
便攜帶
模具的夾具用來固定模具
放熱焊接的連接接地體的步驟（兩種使用不同焊藥的方式）

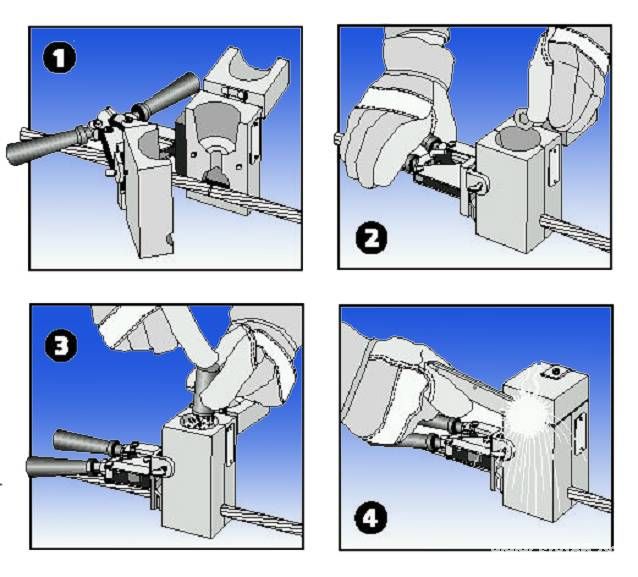

用引燃藥式焊藥焊接的四個步驟

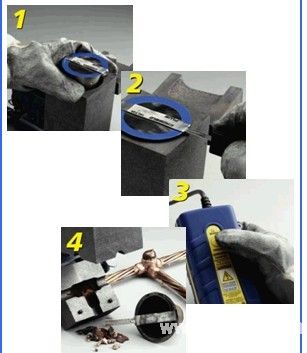

用電子式點火放熱焊接焊藥焊接的四個步驟
1.置入焊藥2.夾上夾鉗3.按鍵、輕松完成放熱焊接4.整理模具
使用注意事項
• 施工操作前，必須保證被焊接件無污物，熔模熔腔和型腔內無上次焊接時留下的焊渣塊或焊渣粉末。
• 施工操作前，必須使用噴火炬（或瓦斯噴燈）烘干被焊接件和熔模，使其盡可能的不含水分。防止模具在使用時爆炸。
• 施工操作中，點火之前，必須保證蓋上熔模蓋，且熔模閉合處無開縫。
• 施工操作中，點火之前，必須保證被焊接件焊接點位于型腔中心。
• 施工操作時，現場 1.50米 范圍之內，不得有無關人員停留。
• 施工操作時，現場 1—— 2米 范圍之內，不得有易燃物品擺放。
• 操作人員必須戴上有一定隔熱效果的工作手套。
• 操作人員不得面對于熔模開口處操作施工。
• 點火時，一旦引燃粉被引燃，操作人員必須立即離開熔模至少 1.50米 。
• 當放熱焊劑反應結束后，任何人不得直接接觸熔模和被焊接件。
• 當放熱焊劑反應結束后，須待熔模和被焊接件自然冷卻 10——20秒。
• 對被焊接件進行絕緣處理，必須待導線完全冷卻之后方可進行。
常用的聯接接頭其綜合性能對比如下
|
|
放熱焊接
|
電焊
|
壓接
|
栓接
|
|
花費
|
中上
|
中
|
中
|
中
|
|
接頭壽命
|
>50年
|
<10年
|
<10年
|
<10年
|
|
安裝難易度
|
極易，無需電源和其他工具
|
難，需要電源和其他工具
|
較難，無需電源，但要其他工具
|
易，無需電源，但要其他工具
|
|
過流能力
|
永不松脫，接頭電阻小于導體本身，過流能力極好
|
易松脫，接頭處電阻高于導體本身數倍，過流能力一般
|
易松脫，接頭處電阻高于導體本身數倍，過流能力差
|
易松脫，接頭處電阻高于導體本身數倍，過流能力差
|
|
準許使用環境
|
地下和地上均可
|
地下和地上均可
|
地上
|
地上
|
