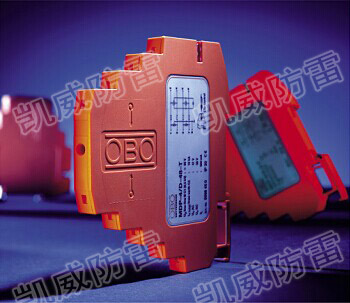

首頁 > 產品展示 > OBO防雷器MDP-4/D-24-T工業控制防雷器
產品概述：
1、使用更可靠：防雷器采用一體化結構，中間無斷點，比插拔式的可靠性更高；可對多對線（2線、3線、4線）進行保護；
2、安裝更方便：35MM導軌安裝、無螺釘接線端子，提供3種接地方式；
3、提供5V、24V、48V三種電壓等級保護；
4、應用功能：內部串聯電阻僅2.35 Ω，最大傳輸頻率100MHz，可應付各種高頻線路的需要。產品的內部電路結構使得其可用于從電壓控制信號刀-20mA傳感器在內的所有類型的測量和控制電路；
5、空間更節�。悍览灼骱穸葍H8.7mm，節省安裝空間；

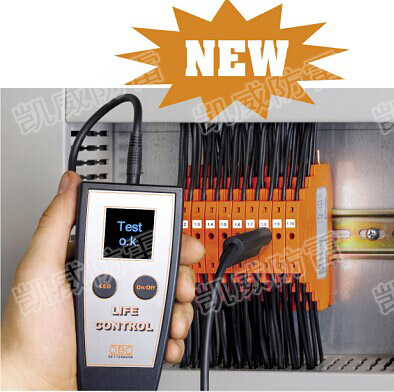

“LIFE CONTROL”測試裝置，可在內部保護部件時對MDP進行測試。
MDP工控系列防雷器型號
|
型號 |
額定工作電壓 |
類型 |
|
|
MDP-2/D-5-T |
5V |
2線，帶測試功能 |
|
|
MDP-3/D-5-T |
5V |
3線，帶測試功能 |
|
|
MDP-4/D-5-T |
5V |
4線，帶測試功能 |
|
|
|
|
|
|
|
MDP-2/D-24-T |
24V |
2線，帶測試功能 |
|
|
MDP-3/D-24-T |
24V |
3線，帶測試功能 |
|
|
MDP-4/D-24-T |
24V |
4線，帶測試功能 |
|
|
|
|
|
|
|
MDP-2/D-48-T |
48V |
2線，帶測試功能 |
|
|
MDP-3/D-48-T |
48V |
3線，帶測試功能 |
|
|
MDP-4/D-48-T |
48V |
4線，帶測試功能 |
|
|
|
|
|
|
|
Life Control |
|
測試裝置（編號5096786） |
|
|
接地條VB-MDP/10-MD |
|
用于10個防雷器 |
|

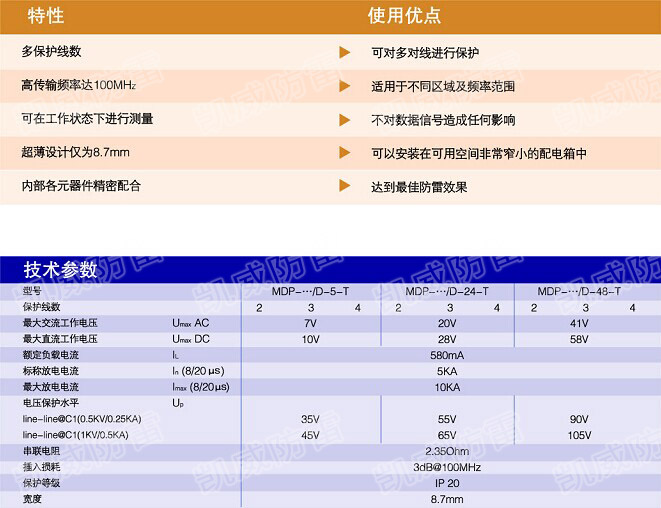

技術參數
|
型號 |
MDP-.../D-5-T |
MDP-.../D-24-T |
MDP-.../D-48-T |
|
保護線數 |
2 ︱ 3 ︱ 4 |
2 ︱ 3 ︱ 4 |
2 ︱ 3 ︱ 4 |
|
最大交流工作電壓 Uc AC |
7V |
20V |
41V |
|
最大直流工作電壓 Uc DC |
10V |
28V |
58V |
|
額定負載電流 IL |
580mA |
||
|
標稱放電電流 In |
5KA |
||
|
最大放電電流 Imax |
10KA |
||
|
電壓保護水平 Up line-line@C1(0.5KV/0.25KA) line-line@C1(1KV/0.5KA) |
≤35V ≤45V |
≤55V ≤65V |
≤95V ≤110V |
|
串聯電阻 |
2.35Ohm |
||
|
插入損耗 |
3dB@100MHz |
||
|
保護等級 |
IP20 |
||
|
寬度 8.7mm |
|||
