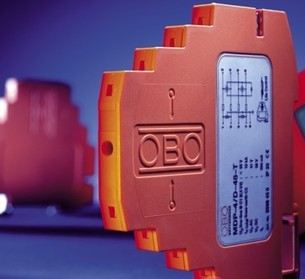

首頁 > 產品展示 > OBO防雷器OBO MDP-2/D-24-T 24V控制信號防雷器
MDP系列防雷器功能
1、維護更方便：在線測量防雷器工作狀態，無需外加電源便可直接測量防雷器件是否損壞
2、使用更可靠：防雷器采用一體化結構，中間無斷點，比插拔式的可靠性更高
3、安裝更方便：35MM導軌安裝、無螺釘接線端子，提供3種
4、接地方式：35mm金屬導軌接地·專用接地排接地·接地端子用接地線直接接地應用更5、應用廣泛：內部串聯電阻僅2.35Ω，最大傳輸頻率100MHz，可適用于各種類型的總線及工業控制、測量線等
5、空間更節�。悍览灼骱穸染�8.7mm，節省安裝空間，最多提供4線保護
MDP系列防雷器型號列表
|
型號 |
額定工作電壓 |
類型 |
|
MPD-2/D-5-T |
5V |
2線，帶測試功能 |
|
MPD-3/D-5-T |
5V |
3線，帶測試功能 |
|
MPD-4/D-5-T |
5V |
4線，帶測試功能 |
|
|
|
|
|
MPD-2/D-24-T |
24V |
2線，帶測試功能 |
|
MPD-3/D-24-T |
24V |
3線，帶測試功能 |
|
MPD-4/D-24-T |
24V |
4線，帶測試功能 |
|
|
|
|
|
MPD-2/D-48-T |
48V |
2線，帶測試功能 |
|
MPD-3/D-48-T |
48V |
3線，帶測試功能 |
|
MPD-4/D-48-T |
48V |
4線，帶測試功能 |
|
|
|
|
|
Life Control |
|
測試裝置 |
|
接地條VB-MDP/10-MD |
|
用于10個防雷器 |
MDP系列防雷器參數：
|
型號 |
MDP-.../D-5-T |
MDP-.../D-24-T |
MDP-.../D-48-T |
|
保護線數 |
2︱3︱4 |
2︱3︱4 |
2︱3︱4 |
|
最大交流工作電壓Uc AC |
7V |
20V |
41V |
|
最大直流工作電壓Uc DC |
10V |
28V |
58V |
|
額定負載電流IL |
580mA |
||
|
標稱放電電流In |
5KA |
||
|
最大放電電流Imax |
10KA |
||
|
電壓保護水平Up line-line@C1(0.5KV/0.25KA) line-line@C1(1KV/0.5KA) |
≤35V ≤45V |
≤55V ≤65V |
≤95V ≤110V |
|
串聯電阻 |
2.35Ohm |
||
|
插入損耗 |
3dB@100MHz |
||
|
保護等級 |
IP20 |
||
|
寬度 |
8.7mm |
||
更多詳細信息請咨詢我們在線客服，或直接電話聯系我們，0371-63768882，鄭州凱威竭誠為您服務！
