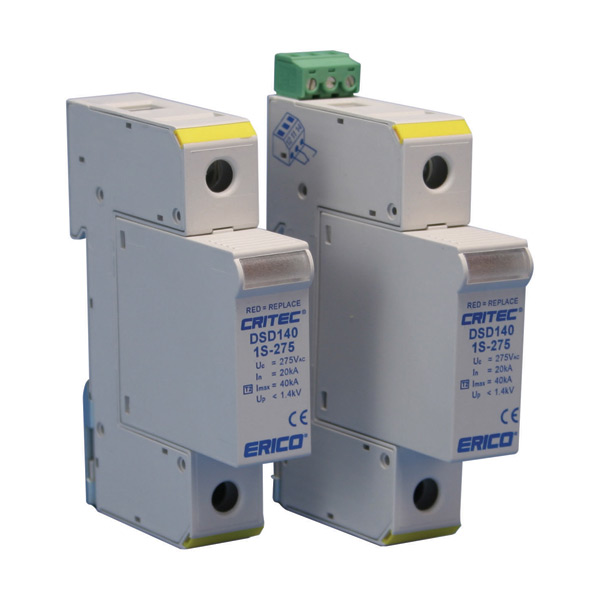

40kA浪涌分流器單模塊DSD1401S275
產品特色
- 40 kA 8/20 μs 的最大浪涌額定值可為次配線面板提供恰當?shù)谋Ｗo(hù)以及更長的使用壽命
- 通過指示標記可清楚看到壽命狀態
技術指標
| Part Number | DSD1401S275 |
| Article Number | 702491 |
| 公稱系統電壓 (Un) | 220 - 240 V |
| 最大持續操作電壓 (Uc) | 275 VAC 350 VDC |
| 公稱放電電流 (In) | 20 kA 8/20 μs |
| 最大放電電流 (Imax) | 40 kA 8/20 μs |
| 電壓保護水平 (Up) @ 電流 | 850 V @ 3 kA 1,000 V @ 5 kA 1,400 V @ 20 kA |
| 后備過電流保護 | 125 A |
| 分配系統 | TN-C TN-C-S TN-S TT |
| 頻率 | 0 – 60 Hz |
| Protection Modes | 單一 |
| 短路電流額定值 (SCCR) | 25 kA |
| Technology | 帶熱斷開的 MOV |
| 連接，實心 | 35 mm² Max |
| 連接，絞合 | 25 mm² Max |
| Mounting | 35 mm 頂帽式 DIN 軌 |
| 外殼材質 | UL® 94V-0 熱塑性塑料 |
| 外殼防護等級 | IP 20 NEMA®-1 |
| 狀態指示 | 機械旗形組件 |
| 接線柱扭矩 | 3.5 N-m Max |
| 遠程觸點 | 否 |
| 溫度 | -40 至 80 °C |
| 模塊寬度 | 1 M |
| 深度 (D) | 68 mm |
| 高度 (H) | 90 mm |
| 寬度 (W) | 18 mm |
| 元件重量 | 0.13 kg |
| 符合規定 | ANSI®/IEEE® C62.41.2-2002 A 類、B 類、C 類 ANSI®/IEEE® C62.41.2-2002 Scenario II, Exposure 1, 20 kA 8/20 μs, 2 kA 10/350 μs IEC® 61643-1 II 類 |
| 更換模塊 | DSD140M275 |
